Descrição









"CYPEHVAC Ductwork" é uma ferramenta que foi especialmente concebida para realizar projetos de redes de condutas, permitindo o seu desenho, cálculo e dimensionamento.



Metodologia de cálculo e norma

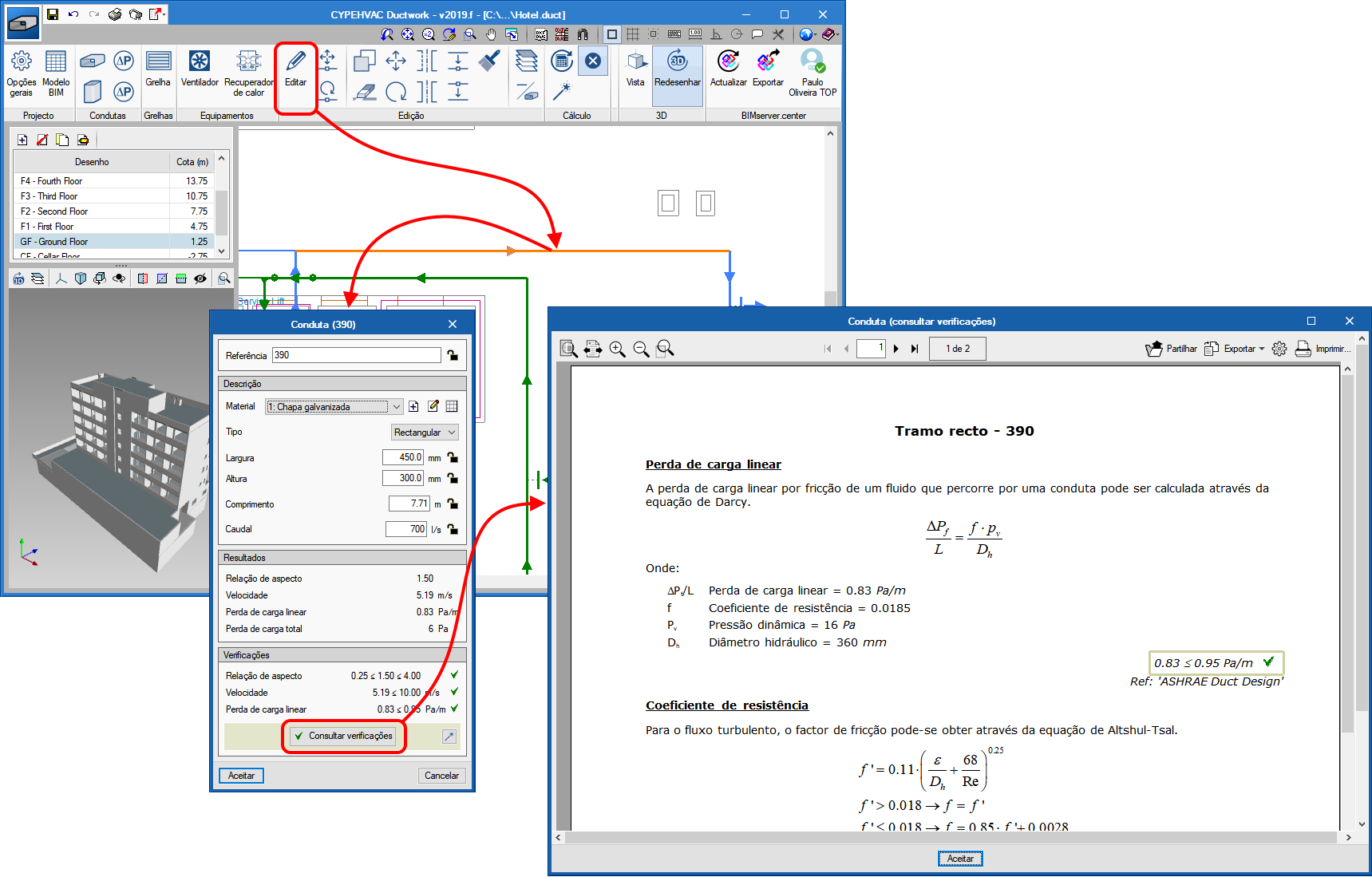

O método de cálculo utilizado em cada elemento surge detalhado ao premir sobre o botão "Consultar resultados" que se encontra no painel de propriedades de cada elemento.





Os métodos de cálculo são de acordo com os standards da ASHRAE.



Começar a trabalhar

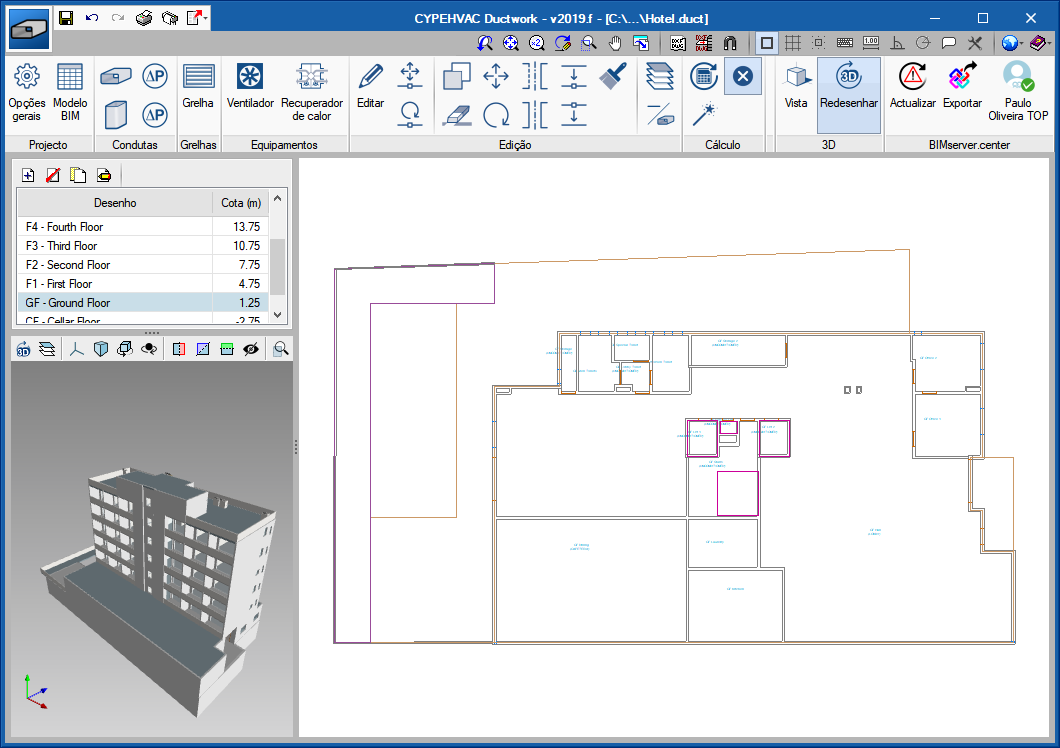

O software está concebido para realizar o desenho de redes de condutas com grelhas e equipamentos de ventilação. Permite introduzir os elementos da instalação importando a informação do modelo arquitetónico do projeto BIM, ou só com máscaras DXF-DWG, DWF ou imagens (.jpeg, .jpg, .bmp, .wmf).

Para começar a trabalhar com o programa é necessário que o utilizador vincule a obra que vai criar a um projeto BIM existente na plataforma BIMserver.center ou que gere um projeto novo.

Se vincular a um projeto existente que inclui um modelo com a geometria do edifício (gerada por programas CAD/BIM como IFC Builder, Allplan, Archicad ou Revit), "CYPEHVAC Ductwork" pode importar a organização das plantas do edifício. Se o modelo arquitetónico foi gerado pelo IFC Builder pode importar também as máscaras DXF ou DWG se foram exportadas previamente pelo programa "IFC Builder" para o projeto BIM.



Ambiente de trabalho. Introdução dos elementos da instalação

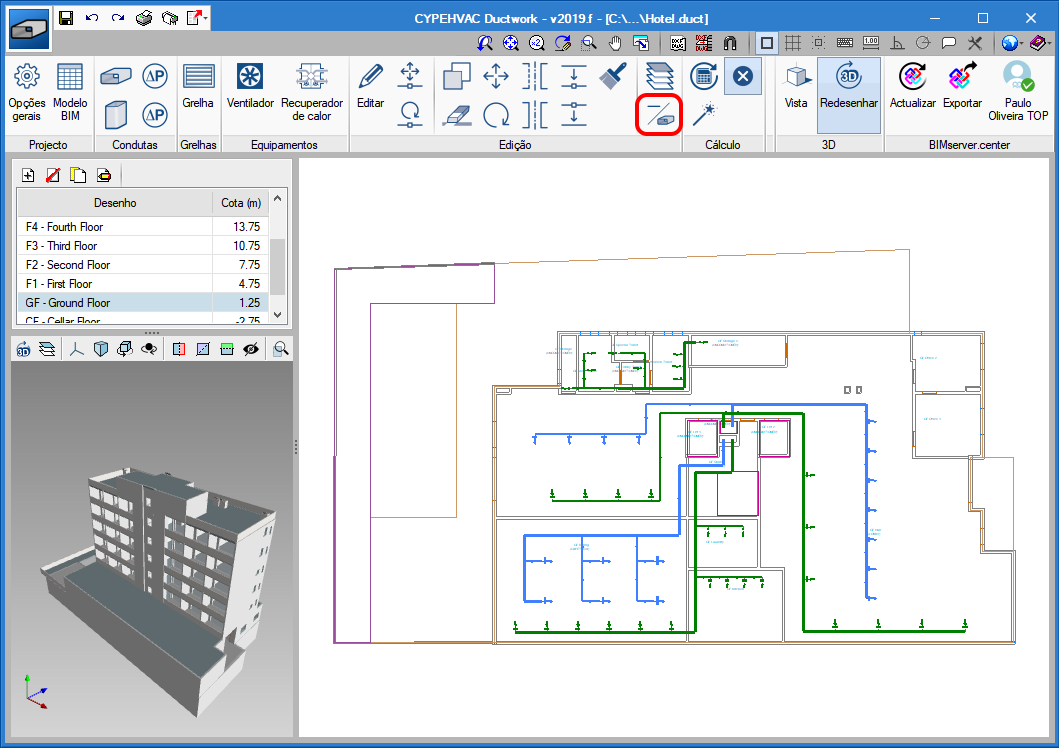

O desenho da instalação realiza-se introduzindo tramos retos de conduta, terminais de ar (grelhas e difusores) e equipamentos de ventilação (ventiladores, recuperadores e UTAs).





O caudal da rede é determinado pelo caudal indicado nas grelhas ou difusores, e perante esse caudal calcula-se ou dimensiona-se a rede em cada tramo.





A introdução da rede de condutas é realizada visualizando o tramo como se de um unifilar se tratasse ou como se estivesse a visualizar a projeção da conduta em planta.





Este programa permite introduzir elementos com perda de pressão localizada e elementos com perda de pressão, para ter em conta a perda de pressão relativamente à presença na rede de uniões, filtros, etc.



Verificação, dimensionamento e resultados

O programa verifica e dimensiona as redes de condutas segundo ASHRAE.



Verificação

O programa verifica se os parâmetros que o utilizador introduziu para calcular a instalação estão dentro dos intervalos definidos nas opções de cálculo.

O resultado é uma visualização direta com mensagens de erro ou advertência sobre os elementos que apresentam algum problema na verificação, se aceder visualizará à informação detalhada do cálculo de cada elemento.



Dimensionamento

O programa também permite a possibilidade de realizar um dimensionamento da instalação, ou seja, a seleção automática do tamanho dos elementos. Para isso toma como referência os dados definidos na biblioteca de cada elemento. A todo o momento é possível bloquear individualmente o dimensionamento de qualquer dado através da utilização de um ícone representado por um cadeado.



Resultados

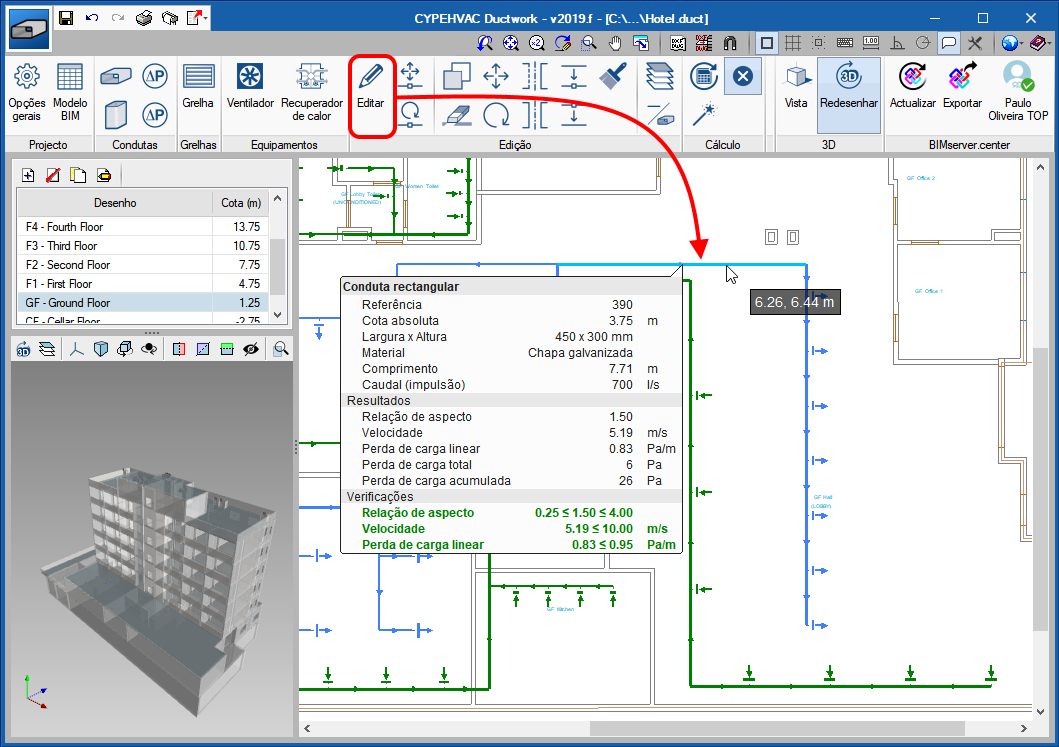

Após realizar o cálculo, "CYPEHVAC Ductwork" mostra no ecrã, ao posicionar o cursor sobre um elemento da instalação, o caudal de ar e a perda de carga calculados, assim como a verificação da instalação segundo os intervalos definidos nas opções de cálculo. O programa ressalta no ecrã os tramos de conduta pertencentes ao caminho que apresenta a maior perda de carga acumulada da rede.



Além disso, "CYPEHVAC Ductwork" permite obter os seguintes documentos:

• Desenhos da planta
• Informação do cálculo da rede de condutas
• Medição em formato FIEBDC-3 (BC3)
• Listagem com o quadro de materiais



Fluxo de trabalho Open BIM

Esta aplicação está integrada no fluxo de trabalho Open BIM através da plataforma BIMserver.center. Atualmente, o programa tem o seguinte intercâmbio de informação com o modelo BIM vinculado:



• Importa


  • Caudal de ventilação
    "CYPEHVAC Ductwork" importa os caudais de ventilação calculados com o "CYPETHERM LOADS" e "Open BIM COVID-19".


  • Cargas térmicas dos compartimentos
    "CYPEHVAC Ductwork" importa as cargas térmicas dos compartimentos calculadas com o "CYPETHERM LOADS".


  • Vista 3D

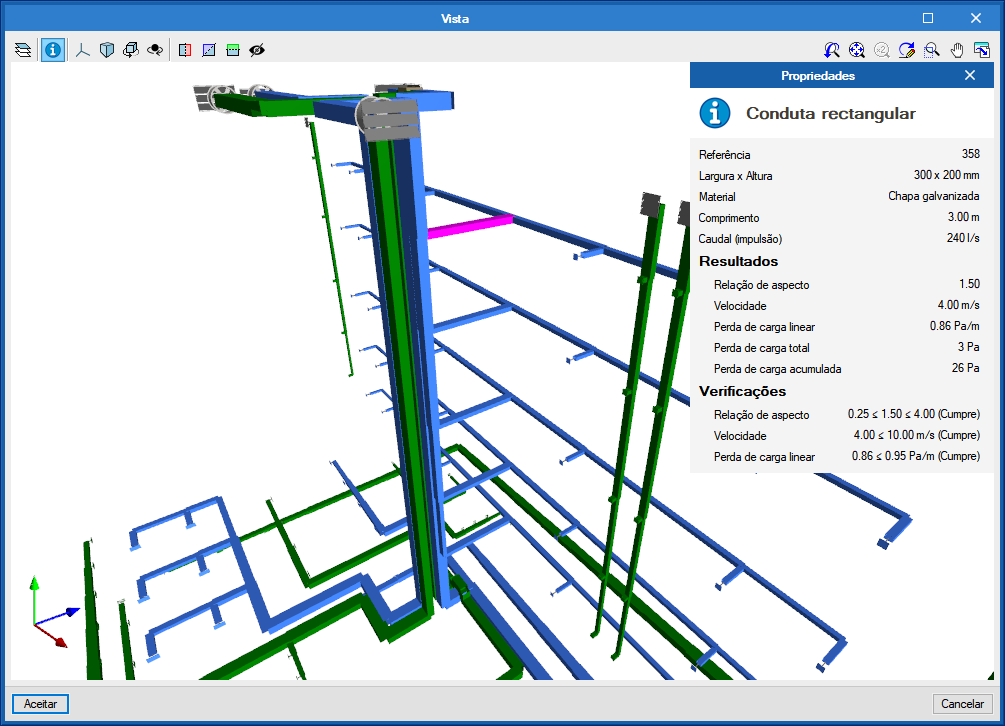

    "CYPEHVAC Ductwork" mostra a vista 3D de todos os modelos que se importem durante a vinculação ao modelo BIM.



• Exporta
  "CYPEHVAC Ductwork" exporta um ficheiro em formato IFC que contém:
  • O modelo 3D da instalação (GLTF)

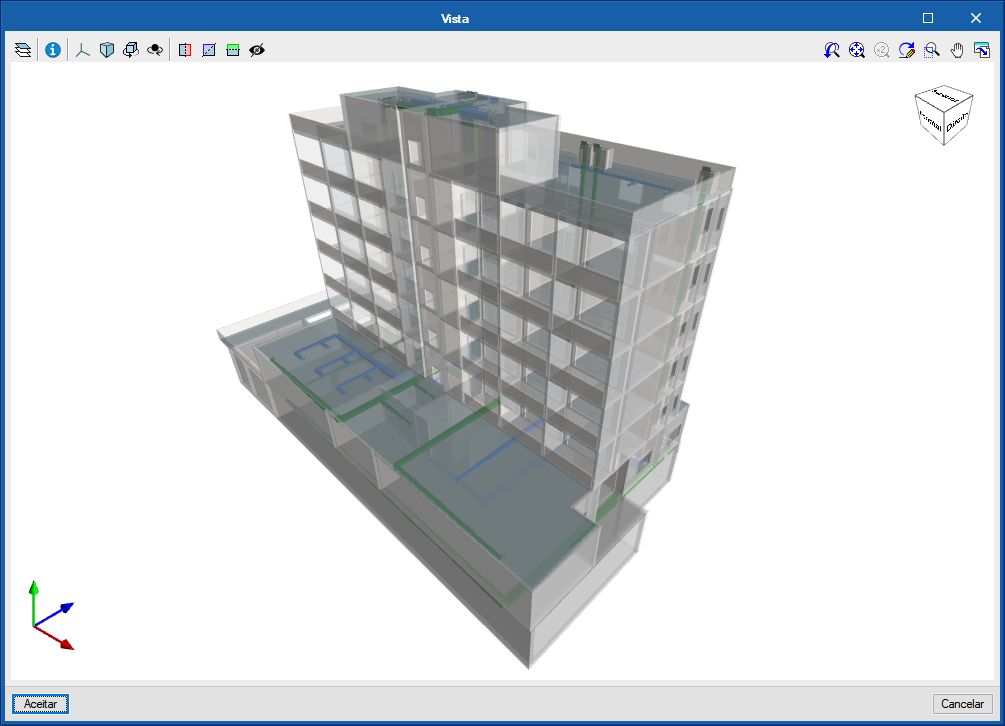

    "CYPEHVAC Ductwork" fornece ao modelo BIM vinculado a representação 3D da instalação de condutas realizada em formato GLTF para que seja visível em todas as vistas 3D das aplicações vinculadas ao modelo BIM do projeto.
  • A seguinte documentação
    • Desenhos de planta (PDF)
    • Informação do cálculo da rede de condutas (PDF)
    • Listagem com o quadro de materiais (PDF)



Mais informação

• Local de descarga
  BIMserver.center
• Idiomas disponíveis
  Catalão, Espanhol, Francês, Inglês, Italiano e Português.
• Licença de utilização
  Para poder trabalhar com o programa é necessário que a licença de utilização disponha do módulo "Condutas de ar condicionado", que é o mesmo que permite dimensionar as condutas no CYPECAD MEP e CYPETHERM HVAC.

  Para poder introduzir unidades de tratamento de ar (UTAs) é necessário que a licença de utilização disponha do código “Unidades de tratamento de ar”.
